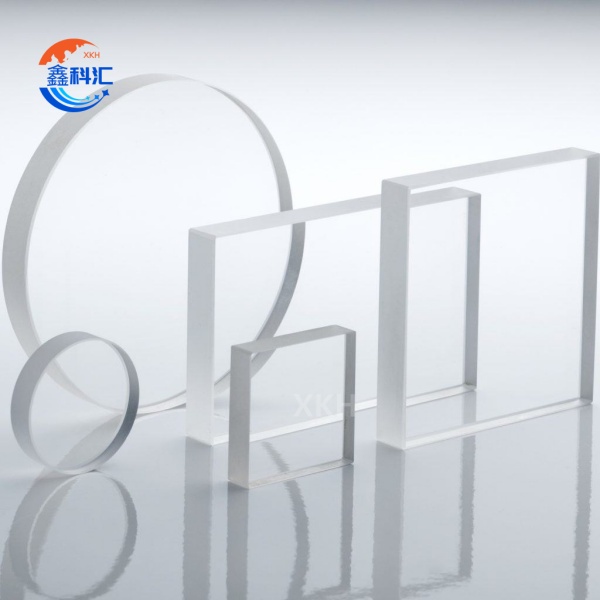

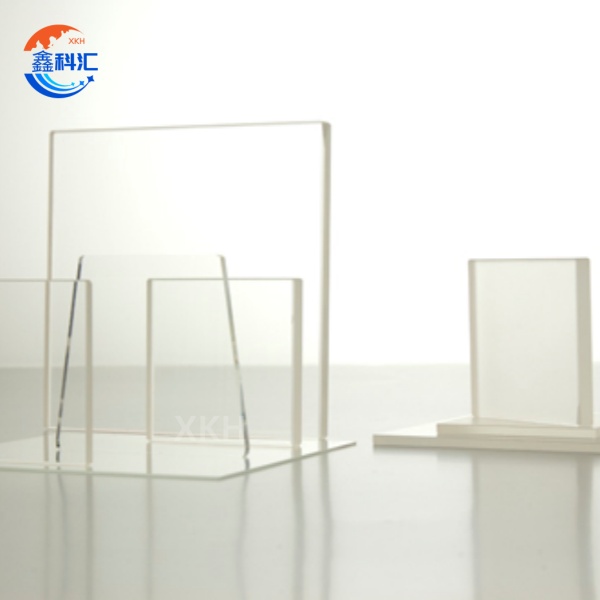

Tilpassede safirglasvinduer Safiroptiske dele

Kort beskrivelse:

Safiroptiske vinduer repræsenterer et højdepunkt inden for optisk innovation og kombinerer uovertrufne materialeegenskaber med banebrydende fremstillingsteknikker. Disse vinduer er fremstillet af syntetisk safir (α-Al₂O₃) og overgår konventionelle optiske komponenter ved at tilbyde enestående holdbarhed, spektral alsidighed og tilpasningsevne til barske forhold. Deres unikke egenskaber gør dem uundværlige i brancher, der kræver pålidelighed under ekstreme temperaturer, mekanisk belastning og korrosive miljøer.

Send e-mail til os

Funktioner

Teknisk specifikation

Navn	optisk glas
Materiale	Safir, kvarts
Diametertolerance	+/-0,03 mm
Tykkelsestolerance	+/-0,01 mm
Cler Aperture	over 90%
Fladhed	^/4 @632,8nm
Overfladekvalitet	80/50~10/5 krads og grav
Smitte	over 92%
Affasning	0,1-0,3 mm x 45 grader
Brændviddetolerance	+/-2%
Tolerance for bagbrændvidde	+/-2%
Belægning	tilgængelig
Brug	Optisk system, fotografisk system, belysningssystem, elektroniske apparater, f.eks. laser, kamera, skærm, projektor, forstørrelsesglas, teleskop, polarisator, elektroniske instrumenter, LED osv.

Materiel ekspertise: Fundamentet for ydeevne

Syntetisk safirs iboende egenskaber adskiller det fra andre materialer som det foretrukne materiale til højtydende optik. Med en Mohs-hårdhed på 9 – kun overgået af diamant – modstår disse vinduer slid, ridser og slid, selv i slibende industrielle miljøer såsom laserbearbejdning eller robotvisionssystemer. Deres termiske stabilitet spænder over et forbløffende område fra -200 °C til 2053 °C, hvilket muliggør anvendelser i termiske beskyttelsessystemer til luftfart og industrielle reaktorer ved høj temperatur. Kemisk inertitet sikrer yderligere kompatibilitet med aggressive opløsningsmidler, syrer og alkalier, der er afgørende for fremstilling af farmaceutiske produkter og halvledere.
Safirs optiske gennemsigtighed spænder fra 200 nm (UV) til 6 μm (mid-IR) og opnår >85% transmittans på tværs af dette spektrum. Dette brede område understøtter multispektral billeddannelse inden for fjernmåling, kvantekommunikationssystemer og avancerede LiDAR-sensorer til autonome køretøjer. I modsætning til kvarts eller polymerer minimerer safirs nul dobbeltbrydning optisk forvrængning, hvilket sikrer præcision i interferometri og gravitationsbølgedetektion.

Avanceret design og funktionel integration

Moderne safirvinduer er ikke blot statiske komponenter – de er konstrueret til dynamisk ydeevne. Asfæriske og friformede geometrier eliminerer sfæriske aberrationer og forbedrer dermed opløsningen i højtydende lasersystemer og hyperspektrale kameraer. For eksempel optimerer elliptiske åbninger lysindsamlingseffektiviteten i satellitbilleddannelse, mens koniske design muliggør problemfri integration i trange rum som medicinske endoskoper.

Funktionelle belægninger øger deres egenskaber:

· Antireflekterende belægninger (AR): Flerlags dielektriske belægninger reducerer reflektiviteten til <0,3%, hvilket øger gennemløbshastigheden i 400G optiske moduler og UV-litografisystemer.
· Båndpasfiltre: Brugerdefinerede filtre (f.eks. 940 nm IR) muliggør bølgelængdeselektiv transmission til LiDAR og kvantenøglefordeling.
· Diamantlignende kulstof (DLC): Ultrahårde DLC-belægninger forbedrer ridsefastheden i kupler i luftfart, der er udsat for mikrometeoroidpåvirkninger.

Anvendelser på tværs af kritiske brancher

1. Luftfart og forsvar

· Satellitbilleder: Overlever temperaturcyklusser fra -196°C til +120°C i jordobservationssatellitter og optager billeder i høj opløsning til klimaovervågning.
· Hypersoniske systemer: Modstår termiske stød på 2000 °C under atmosfærisk genindtrængen og beskytter dermed missilstyringssystemer.

2. Medicinsk teknologi

· Autoklavesikre endoskoper: Modstår korrosion fra steriliseringsprocesser, hvilket muliggør genbrug af gastrointestinale diagnostiske værktøjer.
· Infrarød termografi: Registrer varmesignaturer på submillimeterniveau i inspektioner af elektrisk udstyr med FLIR-kompatibel optik.

3. Industriel automatisering

· LiDAR-sensorer: Forbedrer detektionsområdet til 200 m+ i dårligt vejr (regn, tåge) til autonom køretøjsnavigation.
· Højtemperatursensorer: Overvåger ovne, der overstiger 1500 °C i metallurgiske processer, og udnytter safirs termiske stødmodstand.

4. Kvanteinnovationer

· Enkeltfotondetektorer: Muliggør støjsvag fotontælling til sikre kvantekommunikationsnetværk.
· Kryogene systemer: Oprethold optisk klarhed ved 4K temperaturer i kvantecomputerplatforme.

Tilpasnings- og skalerbare løsninger

XKH's "Materiale-Proces-Service"-paradigme sikrer skræddersyede løsninger:

1. Komplekse geometrier: Accepterer CAD-modeller med ±0,001 mm tolerancer for ikke-standardiserede former (f.eks. spiralformede varmeafledningsvinduer til fusionsreaktorer).

2. Flerlagsbelægninger: Ionstrålesputtering opnår 98% transmittans ved 940 nm, hvilket er afgørende for ansigtsgenkendelsessystemer.

3. Masseproduktion: Automatiseret fremstilling giver over 500.000 enheder/måned med 99,5 % ensartethed, understøtter hurtig prototyping (7-dages ekspeditionstid) og bulkbestillinger.

Konklusion: Former morgendagens optiske grænse

Safiroptiske vinduer er mere end komponenter – de muliggør teknologiske gennembrud. Fra hypersoniske forsvarssystemer til næste generations kvantecomputere giver deres uovertrufne materialegenskaber og designfleksibilitet industrier mulighed for at overvinde ekstreme udfordringer. Med hurtig global udrulning og et engagement i innovation omdefinerer disse vinduer standarder inden for optisk teknik og driver fremskridt inden for bæredygtighed, miniaturisering og missionskritisk pålidelighed. Bliv partner med os for at udnytte safirens kraft og åbne op for nye grænser inden for fotonik.
